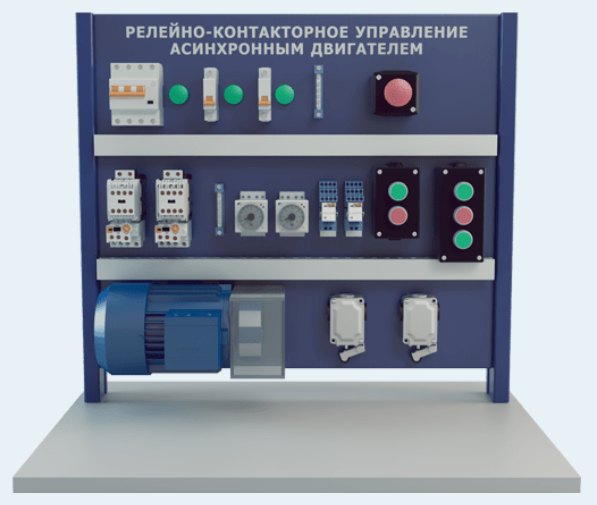

Стенд по изучению релейно-контакторных схем управления пуском, торможением, реверсом асинхронного двигателя с короткозамкнутым ротором. Исследование тепловой защиты двигателя, схем управления (СУ) двигателем в функции времени, управление с использованием датчиков положения. Перечень выполняемых работ на учебном стенде: -Изучение схемы тепловой защиты асинхронного двигателя на базе теплового реле; -Изучение схемы защиты асинхронного двигателя с блокировкой по напряжению, основанной на использовании реле контроля фаз; -Изучение схемы прямого пуска (СПП) асинхронного двигателя с короткозамкнутым ротором; -Изучение схемы пуска асинхронного двигателя с пусковыми резисторами; -Изучение СУ асинхронным двигателем с обеспечением его пуска с помощью автотрансформатора; -Изучение СПП, останова и реверса асинхронного двигателя с короткозамкнутым ротором; СПП и динамического торможения асинхронного двигателя в функции времени; схемы конденсаторного пуска асинхронного двигателя от однофазной сети.
Технические характеристики
| Потребляемая мощность | 0,4 |
| Габаритные размеры ШхГхВ | 800х600х650 мм |
| Напряжение электропитания | 3х380 В |
| Частота электропитания | 50 |
