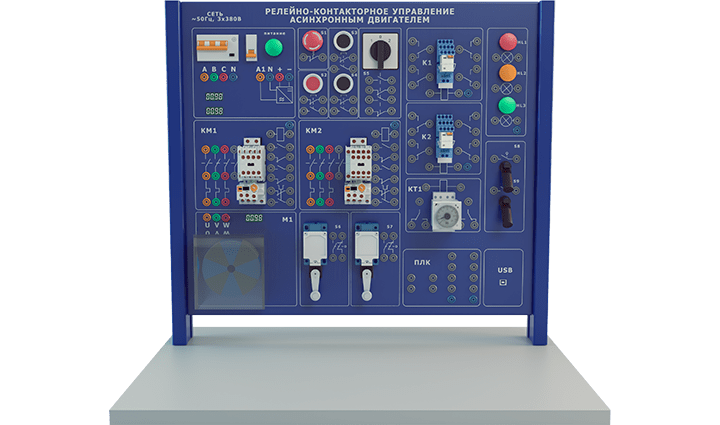

Изучение релейно-контакторных схем управления пуском, торможением, реверсом асинхронного двигателя с короткозамкнутым ротором. Исследование тепловой защиты двигателя, схем управления двигателем в функции времени, управление с использованием датчиков положения. Монтаж осуществляется проводниками из комплекта поставки с быстросъемными разъёмами типа «Банан». Измерение и отображение значений входного напряжения и тока, частоты вращения электродвигателя. Возможность интеграции стенда в практикумы по направлению "Автоматизация технологических процессов". Перечень выполняемых работ на учебном стенде: - Изучение схемы тепловой защиты асинхронного двигателя на базе теплового реле- Изучение схемы прямого пуска асинхронного двигателя с короткозамкнутым ротором- Изучение схемы пуска асинхронного двигателя с пусковыми резисторами- Изучение схемы пуска асинхронного двигателя с пусковыми резисторами в функции времени
Технические характеристики
| Потребляемая мощность | 0,4 |
| Габаритные размеры ШхГхВ | 800x600х650 мм |
| Напряжение электропитания | 380 |
| Частота электропитания | 50 |
