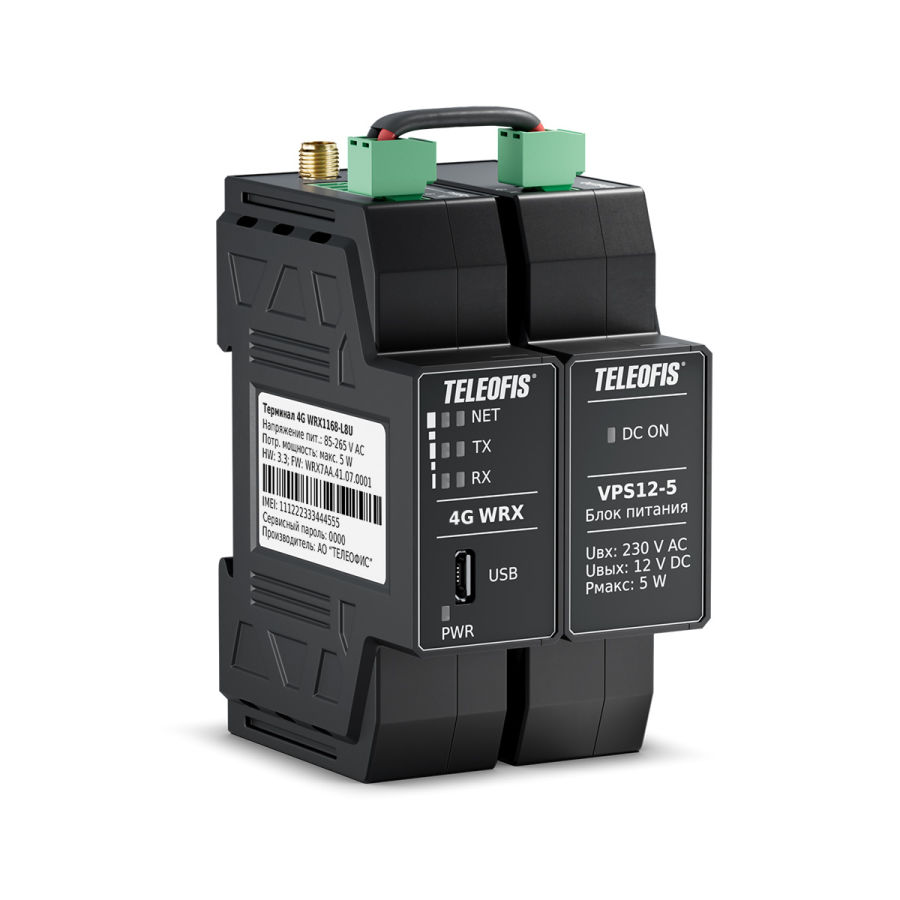

TELEOFIS WRX1168-L8U (ТАЛВ.464512.014) - промышленный модем 4G/GPRS/CSD c независимыми интерфейсами RS-232 и RS-485 для беспроводной передачи данных в системах учета энергоресурсов (АСКУЭ, АСКУТ и др.) и промышленной диспетчеризации (АСУ ТП). Обеспечивает передачу показаний с приборов учета по TCP (режимы "Клиент", "Сервер") или по каналу CSD. Отказоустойчивость достигается резервированием канала связи (при установке 2 SIM-карт) и наличием встроенного сторожевого таймера. Имеет 4 порта I/O для фиксации срабатывания внешних датчиков или управления исполнительными механизмами с помощью реле. Терминал может работать как конвертер протоколов Modbus RTU – Modbus TCP для интеграции приборов учета в SCADA-системы верхнего уровня. Варианты настройки: USB (локально); TCP, CSD или SMS (дистанционно). Корпус из огнестойкого пластика с креплением на DIN-рейку шириной 3 модуля подходит для компактных шкафов учета. Оснащен интегрированным блоком питания 12 В, 5 Вт (входное напряжение: 85...265В AC).
Технические характеристики
| Диапазон рабочих температур | -40-70 |
| Вес | Не более 150 г |
| Макс. потребляемая мощность | 5 |
| Напряжение питания (AC) | 85-265 |
| Габариты (Ш x В x Г) | 52 x 95 x 63 мм (без учёта ответных частей); 52 x 107 x 63 мм (с учётом ответных частей) |
| Диапазоны частот | FDD-LTE: B1/B3/B7/B8/B20/B28, GSM/GPRS/EDGE: 900/1800 МГц |
| Скорость передачи данных по RS-232, RS-485 | 1200-115200 |
| Независимый параллельный опрос по RS-232, RS-485 | Да |
| Технологии передачи данных | LTE Cat1; GPRS class12; CSD; SMS (только для настройки) |
| Сторожевой таймер перезагрузки | Да |
| Антенный разъем | SMA-f |
| SIM-слоты | X2,тип nano-SIM (4FF) |
| Выход питания | 7,5 В/50 мА |
| USB | X1,тип micro-USB – тип B |
| Выход на связь | По расписанию, по звонку, по SMS |
| Количество одновременных TCP-соединений | 5 |
| Работа по расписанию | Да |
| Удаленное управление и настройка | Да |
| Удаленное обновление прошивки | Да |
| Тип интерфейса | RS-232, RS-485 |
| Напряжение питания (DC) | 10-50 |
| Режимы работы соединений TCP/IP | TCP-клиент, TCP-сервер |
| Преобразование протоколов | Modbus RTU – Modbus TCP |
| Класс защиты корпуса | IP30 |
| Скорость передачи (DL/UL) | 4G (LTE): 10 Мбит/с / 5 Мбит/с; 2G (EDGE): до 236,8 Кбит/с; 2G (GPRS): 85,6 Кбит/с; CSD: до 9,6 Кбит/с |
| Порты I/O | X4,режимы: АЦП – измерение напряжения в диапазоне 0-40 В; управление нагрузкой (выход «открытый коллектор»,макс. ток на один канал – 60 мА); вход «сухой контакт» |
| Протокол предачи | TCP/IP |
