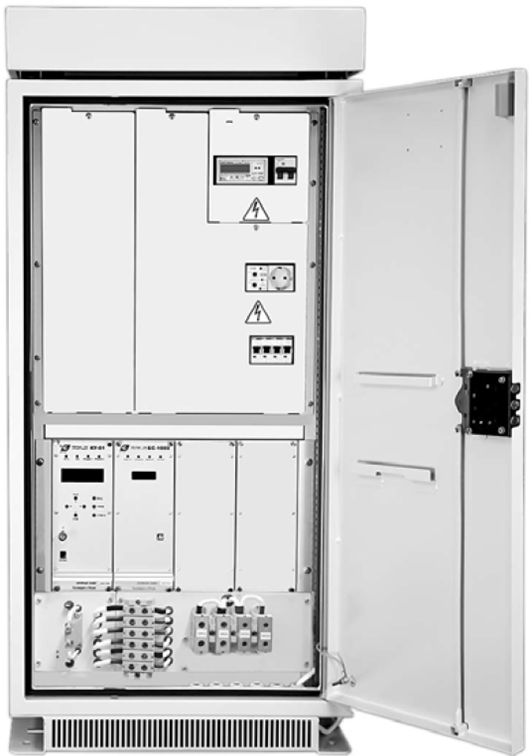

Станции катодной защиты типов МСКЗ.ПТМ и СКЗ.ПТМ предназначены для обеспечения в цепи электрохимической защиты (ЭХЗ) необходимого защитного тока, достаточного для поддержания защитных потенциалов стальных сооружений следующих объектов:- линейная часть магистрального трубопровода, в том числе подводныепереходы;- защитный кожух на переходах через железные и автомобильные дороги;- основные и вспомогательные технологические трубопроводы;- резервуары и резервуарные парки;- узлы задвижек и камер приема/пуска средств очистки и диагностирования;- причальные стальные сооружения морских терминалов.Изделия изготавливаются в климатическом исполнении У, УХЛ и ХЛ, категории размещения – 1 или 2, по ГОСТ 15150.
Технические характеристики
| Степень защиты (IP) | - для категории размещения 1 по ГОСТ 15150 – не ниже IP34; - для категории размещения 2 по ГОСТ 15150 – не ниже IP20 |
| Выходное напряжение | 6-96 |
| Сейсмостойкое исполнение по шкале MSK-64 | 10 баллов |
| Дистанционный мониторинг | Цифровой интерфейса RS-485, протокола Modbus RTU, GSM/GPRS |
| Номинальный выходной ток | 1-105 |
| Коэффициент мощности в номинальном режиме | Не менее 0,9 |
| Номинальная выходная активная мощность, не белее | 5 |
| Номинальное напряжение однофазной питающей сети частотой (50 +-1) Гц | 230 |
| Рабочий диапазон напряжений питающей сети, В | 165-253 |
| Полная потребляемая мощность, кВА, не более | 6,62 |
| Коэффициент полезного действия в зависимости от мощности силового блока, %, не менее, до 0,2 кВт | 70-85 |
| Коэффициент полезного действия в зависимости от мощности силового блока, %, не менее, более 0,2 кВт | 85-90 |
| Коэффициент пульсации тока при номинальной нагрузке, %, не более | 2 |
| Диапазон стабилизации заданного суммарного потенциала, минус В | 0,8-5 |
| Регулирование выходных параметров по напряжению или току, % | 0-100 |
| Диапазон стабилизации заданного выходного тока, % (от Iном) | 1-100 |
| Отклонение выходного тока и суммарного потенциала от заданного значения, % | 2,5 |
| Срок службы, не менее, год | 20 |
