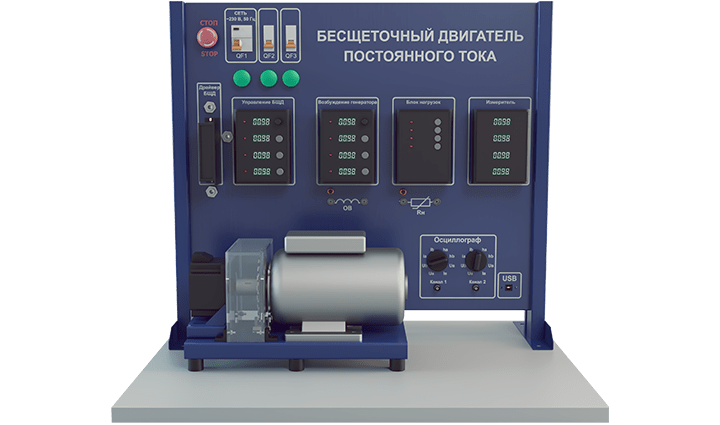

Изучение рабочих характеристик и способов регулирования бесщеточного двигателя (БД) постоянного тока. Построение рабочих характеристик БД, изучение способов управления двигателем. Исследование генератора постоянного тока независимого и параллельного возбуждения. Исследование двигателя постоянного тока параллельного возбуждения. Перечень выполняемых работ на учебном стенде: - Определение момента инерции и махового момента привода способом свободного выбега - Исследование механических и электромеханических характеристик БД постоянного тока в двигательном режиме. Построение рабочих характеристик двигателя. Определение КПД двигателя - Регулирование скорости БД в двигательном режиме - Исследование системы управления (драйвера) БД постоянного тока. Регулировочные функции системы управления. Способы управления двигателем. Временные диаграммы. Определение КПД драйвера - Исследование тормозных режимов БД постоянного тока - Исследование динамических свойств электропривода.
Технические характеристики
| Потребляемая мощность | 0,4 |
| Габаритные размеры ШхГхВ | 800x600х650 мм |
| Напряжение электропитания | 220 |
| Частота электропитания | 50 |
