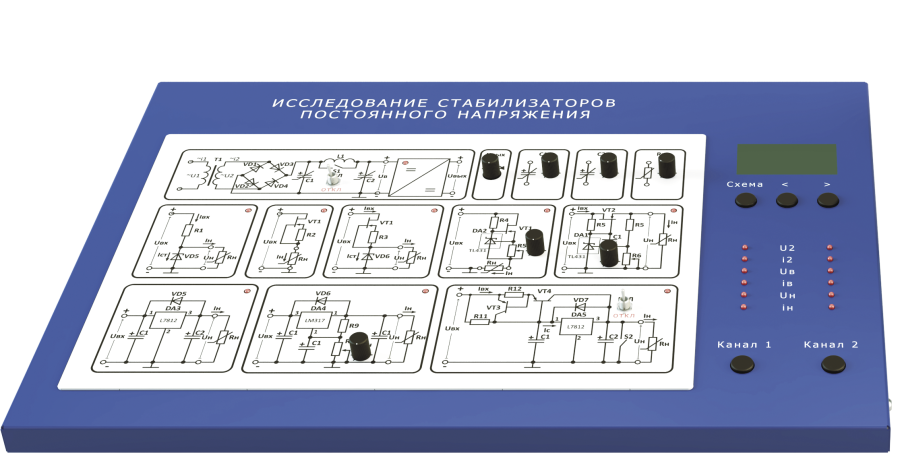

Исследование различных схем и режимов стабилизаторов постоянного напряжения и тока. Определение основных параметров и характеристик параметрических и интегральных стабилизаторов при изменении входного напряжения и параметров нагрузки. Исследование характеристик однофазного мостового выпрямителя и сглаживающего фильтра. Перечень выполняемых работ на учебном стенде: - Исследование однофазного мостового выпрямителя - Исследование параметрических стабилизаторов напряжения и тока - Исследование прецизионного стабилизатора тока на базе микросхемы TL431 - Исследование прецизионного стабилизатора напряжения на базе микросхемы TL431 - Исследование интегрального стабилизатора напряжения - Исследование регулируемого интегрального стабилизатора напряжения - Исследование интегрального стабилизатора напряжения с защитой от короткого замыкания
Технические характеристики
| Потребляемая мощность | 0,1 |
| Габаритные размеры ШхГхВ | 450х305х70 мм |
| Напряжение электропитания | 220 |
| Частота электропитания | 50 |
