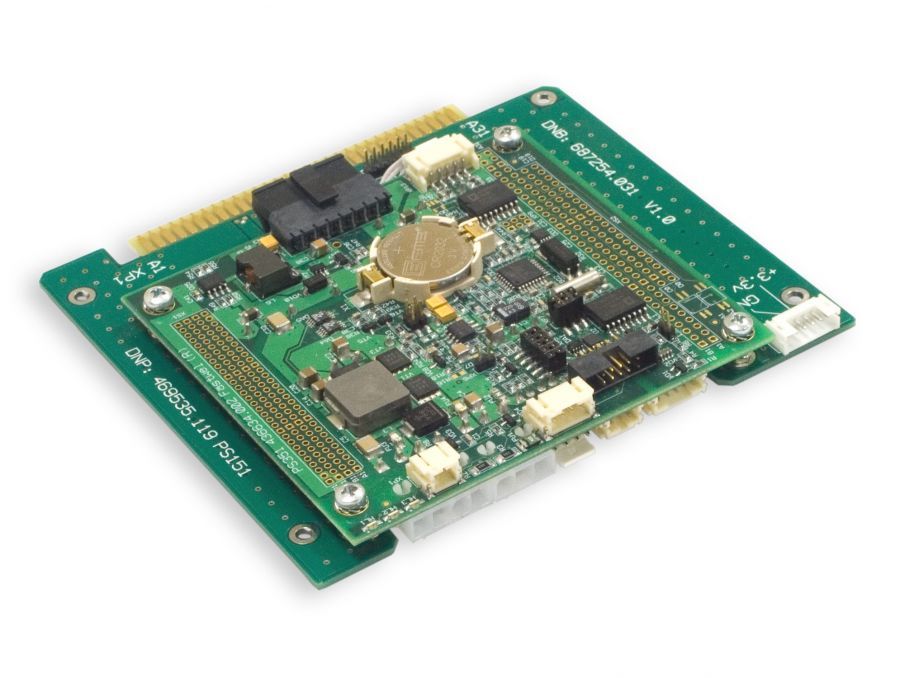

Модуль источника питания PS151 выполнен в формате MicroPC и оптимизирован для использования в составе изделий, предназначенных для эксплуатации:
•в необслуживаемых системах в труднодоступных районах;
•в системах с автономным питанием от природных источников энергии;
•в системах с аккумуляторным питанием на транспортных средствах;
•в системах, эксплуатируемых в экстремальных климатических условиях.
Интеллектуальная система управления источника питания выполняет следующие функции:
•управление сторожевым таймером, отключающим питание системы в случае зависания;
•мониторинг окружающей температуры и управление каналами нагревателя и вентилятора в программируемых диапазонах температуры от минус 50 ºС;
•ведение журнала системных событий с привязкой ко времени и дате;
•автоматический переход на резервный канал питания;
•включение/отключение системы по расписанию;
•функция «охраны» системы, находящейся в отключенном состоянии.
Технические характеристики
| Форм-фактор | MicroPC |
| Напряжение питания | 12,5,3,3 |
| Входное напряжение | 10.5–36 В |
| Диапазон рабочих температур системы управления | от минус 50 до плюс 85 ºС |
| Диапазон рабочих температур преобразователей напряжения | от минус 40 до плюс 85 ºС |
| Защита от перегрузок и перегрева | Да |
| Гальваническая изоляция вход/выход | 1000 В |
| Ток потребления в выключенном состоянии | 5 мА |
| WDT таймер | Отключает вторичное питание в случае «зависания» системы |
| Функция ИБП | Автоматический переход на резервное питание (источник резервного питания внешний) при пропадание основного питания |
| Входные сигналы типа «сухой» контакт | Да |
| Разъём интерфейса I2C | Для подключения внешнего температурного датчика (LM77) или зарядного устройства для резервного источника питания |
| Управление системой охлаждения | Управление дополнительным внешним вентилятором в зависимости от температуры |
| «Холодный» старт | При температурах ниже минус 40 0С включается нагреватель (внешнее устройство), при достижении заданной температуры включаются преобразователи напряжения |
| Сигналы системных событий | На дополнительном разъёме: снижение входного напряжения питания ниже порога, переход на резервное питание и т.д.; возможность коммутации сигналов системных событий на прерывания IRQ3–IRQ7, IRQ9 системной шины |
| Интегрированные RTC | С возможностью питания от встроенной батарейки |
| Интегрированный температурный датчик | Да |
| Система управления | Гальванически изолированный (1000 В) от входа и выхода интерфейс управления RS232 или RS422 (скорость 38400 бит/с) |
| Защита от импульсных перенапряжений на входе основного питания | Да |
