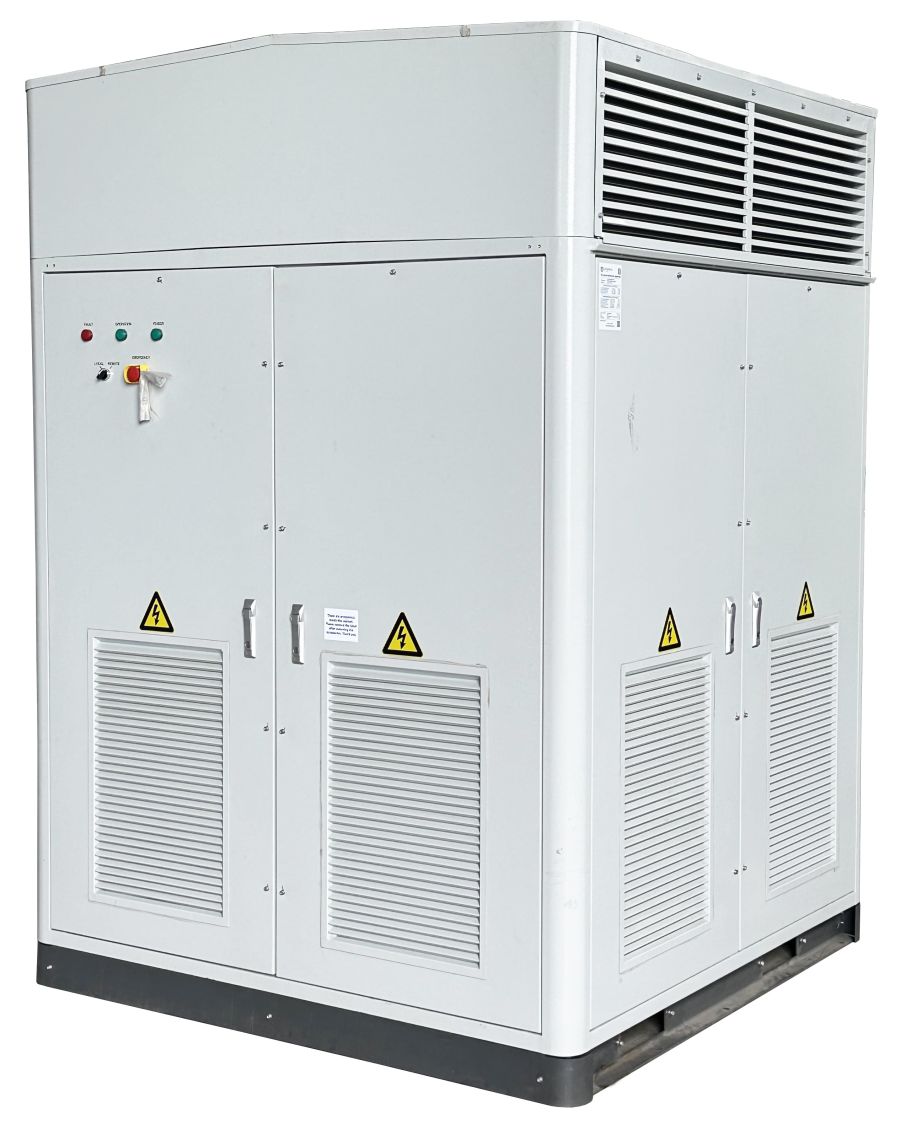

Устройство, которое преобразует постоянный ток в переменный и обратно с изменением напряжения и частоты. Силовой блок инвертора выполнен на IGBT модулях импортного производства. Инвертор предназначен для работы с любым типом фотоэлектрических модулей, удовлетворяет требованиям модульной конструкции и быстрой установки для больших и средних фотоэлектрических электростанций. Представляет собой электротехническое устройство шкафного исполнения, включающее в себя коммутационные аппараты постоянного и переменного тока, защитное оборудование, силовые полупроводниковые ключи, вентиляцию, системы управления. Состоит из двух секций, каждая из которых может работать без участия другой секции, основной вид работы совместный. По способу защиты от поражения электрическим током относится к классу I по ГОСТ Р 58698-2019. Изготавливается в климатическом исполнении УХЛ (от минус 40 до плюс 55 град. Цельсия) с категорией размещения 1 (эксплуатация на открытом воздухе) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Технические характеристики
| Масса | 2700 |
| Ширина | 1756 |
| Высота | 1770 |
| Глубина | 2455 |
| Тип охлаждения | Принудительное воздушное |
| Собственное потребление ночью | 200 |
| Возможность выработки реактивной мощности ночью | Есть |
| Защита от перегрева | Есть |
| Степень защиты по ГОСТ 14254 | IP55 |
| AC выход | Выключатели воздушные автоматические 2000А |
| DC вход | Изолирующие выключатели 2500А и предохранители 400А |
| КПД при 100% нагрузке | 99 |
| Коэффициент мощности | - 0,8 ... +0,8 |
| Величина инжекции постоянного тока | > 0,5% In |
| Величина гармонических искажений в напряжении | Менее 3% |
| Номинальная частота сети | 50 |
| Диапазон выходных напряжений | 540-660 |
| Номинальное выходное напряжение | 600 |
| Номинальный выходной ток | 2406 |
| Максимальный выходной ток | 2646 |
| Мощность номинальная | 2500 |
| Мощность максимальная | 2750 |
| Максимальный входной ток | 3508 |
| Количество входов постоянного тока | 18 |
| Количество независимых точек максимальной мощности (MPP) | 2 |
| Диапазон регулировки точек максимальной мощности (MPP) | 850-1450 |
| Минимальное входное напряжение | 850 |
| Максимальное входное напряжение | 1500 |
