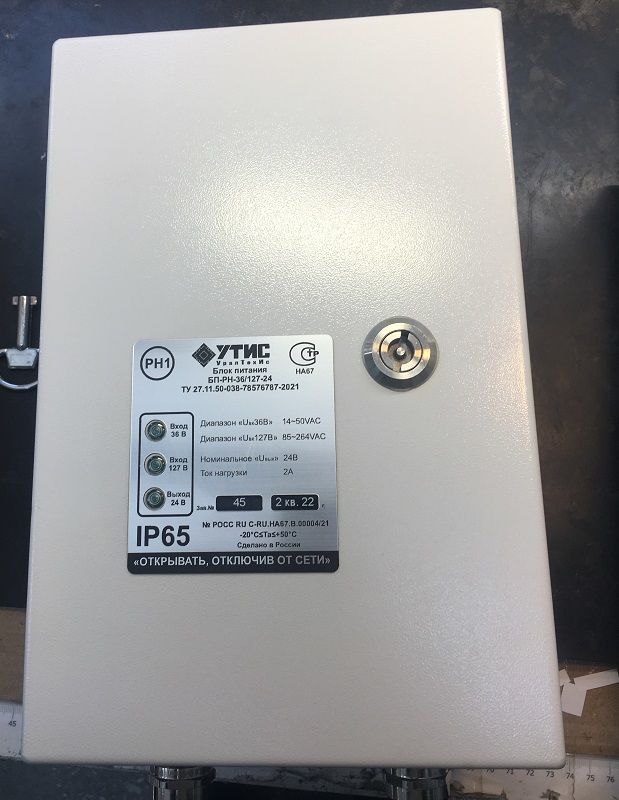

Блок питания БП-РН-36/127-24 - стабилизированный источник напряжения постоянного тока «24В», с ограничением выходного тока, защитой от перегрузки, токов короткого замыкания и перенапряжения, используется для преобразования сетевого напряжения питания «36В» (диапазон входных напряжений: 14 ~ 50 VAC) или сетевого напряжения питания «127В» (диапазон входных напряжений: 85 ~ 264VAC), которое подается на аппаратуру систем шахтной автоматизации, сигнализации и связи. БП-РН состоит из металлического корпуса, внутри которого расположены два отделения: аппаратное и кабельных вводов. На дне корпуса аппаратного отделения изнутри закреплены сетевые преобразователи, которые помещены в отдельный металлический отсек и залиты компаундом для защиты токоведущих частей от попадания воды. Выводы с сетевых преобразователей аппаратного отделения выведены на модуль коммутации с клеммными разъемами отделения кабельных вводов, доступными для использования службой эксплуатации при установке и монтаже.
Технические характеристики
| Исполнение по ГОСТ 24754-2013 | РН1 |
| Степень защиты от внешних воздействий (по ГОСТ 14254-2015) | IP65 |
| Номинальное выходное напряжение постоянного тока | 24 |
| Номинальный выходной ток | 2 |
| Диапазон входных напряжений переменного тока | 85-264 |
| Входной ток при напряжении 36VAC | 1,5 |
| Входной ток при напряжении 115VAC | 0,95 |
| Входной ток при напряжении 230VAC | 0,56 |
